Универсальный зал «Okean Hall», Отель «Меридиан», г. Мурманск

04.11.2019
Универсальный зал «Okean Hall», Отель «Меридиан», г. Мурманск
Была поставлена задача сделать универсальный зал, чтобы и звёзды могли приехать, и кавер-группы выступали, и конференцию провести, и форум вместе с трансляцией в интернет. Также основной целью проекта стояла и возможность максимальной трансформации зала под любые задачи от конференции до масштабного концерта или боев MMA.

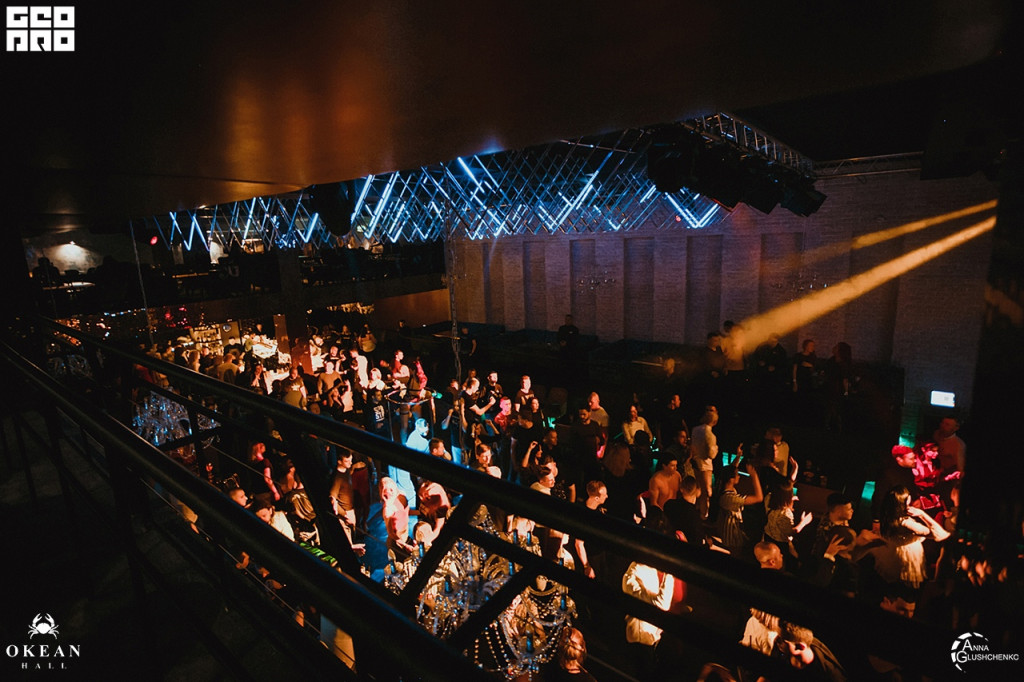

Основная сложность - низкие потолки для такого зала (5 м до ригелей). Учитывая большое количество подвешиваемого оборудования и необходимость подвесить акустическую систему повыше, так как зал узкий и длинный, было принято решение изготовить фермовую конструкцию на заказ по индивидуальным размерам и установить ее между ригелями, тем самым выиграв еще 500 мм потолочного пространства. Осложнялось всё тем, что на потолок необходимо было подвесить 240 LED-трубок длиной 1,25 м каждая и при этом чтобы они вписывались в интерьер и не мешали просмотру сцены со второго этажа и балкона. Трубы устанавливались на натянутые тросы между фермами. Блоки управления трубками устанавливались там же на фермах для сокращения кол-ва проводов. Для дежурного и офисного освещения нами было рассчитано необходимое количество линейных светодиодных светильников для достижения освещенности в 400 люкс, что в два раза превышает необходимый минимум для освещенности офисов, но учитывая будущие непредсказуемые запросы на использование этого зала, мы решили создать этот запас по освещенности. Необходимо отметить, что тросовая система подвеса светильников и LED-трубок позволяет переконфигурировать художественное освещения практически бесконечное количество раз, а, добавив к этому обширные фермовые конструкции на потолке для подвеса движущихся голов, можно считать, что возможности зала безграничны. Нагрузочная способность фермовой конструкции помимо всего прочего позволяет подвесить одежду сцены и практически любые подвесные декорации в зале. Также нами было предложено и реализовано несколько дополнительных точек подвеса в зале, расположенных непосредственно на ригелях - на нескольких мероприятиях на них завешивали свои полотна воздушные гимнастки. Мы также предусматривали вариант полного изменения геометрии расположения сцены и зрительских мест посредством перевешивания всего подвесного оборудования. В коммуникационно-кабельной системе зала предусмотрено два основных расположения пультовой: в зале у бара «корабль» и на балконе слева от сцены. Все коммуникации приходят в общий системный рек в специально оборудованном помещении за сценой.


В помещении находится кондиционер для поддержания оптимальной для оборудования температуры воздуха. Сердцем художественного освещения зала является программно-реализуемая консоль британской компании Chamsys с подключаемым крылом PC wing. Консоль позволяет вывести 64 потока DMX через art-net гейты что с лихвой покрывает все необходимости зала «Okean Hall». LED-трубки управляются посредством программы MADRIX - мирового лидера по системам управления LED-освещением количество пикселей в одной трубке - 72 - общее кол-во пикселей - 17280. Сцены и световые картины MADRIX управляются с пульта CHAMSYS дистанционно. Система также позволяет отработать шоу по тайм-коду. Комплекс динамических световых приборов выполнен на оборудовании компании Starlite и состоит из 16-ти полноповоротных светодиодных голов ETNA, 10-ти полноповоротных приборов типа BEAM 230, 6-ти приборов STARLITE miniPIX, 4-х театральных прожекторов с линзой Френеля для фронтального освещения сцены и нескольких линейных светодиодных светильников с управляемыми пикселями и специалньо-подобранным узким лучом в 8° для креативного освещения ниш в одной из стен зала. Отличительными особенностями прожекторов ETNA являются система цветосмешения CMY, ирисовая диафрагма и систему взаимозаменяемых гобо. В этих приборах также можно установить до 7-ми кастомных гобо по желанию заказчика и проецировать на поверхности, к примеру, логотип компании. Неотъемлемой частью современных универсальных залов является светодиодный экран. В «Okean Hall» нами было установлены два светодиодных экрана: основной на заднике сцены размером 5,76 х 3,2м и медиа-фасад стола диджея на сцене размером 2,56 х 1,28м. Оба экрана собраны из одинаковых кабинетов прокатного типа, что согласно нашей концепции максимальной универсальности и возможности полной трансформации, было единственным верным решением. Шаг пикселей экрана позволяют смотреть на него вплотную подойдя к краю сцены и при этом изображение не выглядит пикселизованным. Центральной частью звуко-технического комплекса «Okean Hall» является цифровая микшерная консоль Yamaha CL5. Это самая популярная райдерная консоль в России. Нашим принципом было обеспечить максимальное качество звучания всей системы, поэтому мы максимально исключили лишнюю передискретизацию сигналов из аудиотракта, иначе говоря, микрофоны SHURE ULXD подключаются по цифровому протоколу DANTE к пульту а звук из пульта поступает на усилители L-acoustics по цифровому протоколу AES. Развернутая нами сеть передачи аудиоданных DANTE позволяет воплотить самые широкие запросы по маршрутизации сигнала. Также на площадке мы задействовали новые компактные автономные АЦП и ЦАП Audinate AVIO для подключения в сеть DANTE различных аналоговых источников. Все оборудование на площадке может дистанционно управляться с планшетных компьютеров IPAD, что позволяет персоналу работать из любой точки зала. Учитывая то что «Okean Hall» должен стать крупнейшей клубной площадкой города, в зале установлено передовое диджейское оборудование Pioneer серии Nexus 2.



Нашей задачей было разработать и собрать единый технический комплекс аудиовизуального оборудования, отвечающий требованиям современных артистов первой величины, международным конференциям, и мировым трендам клубной культуры. При этом «Океан холл» должен быть максимально трансформируемым и универсальным залом для проведения абсолютно любых мероприятий.
